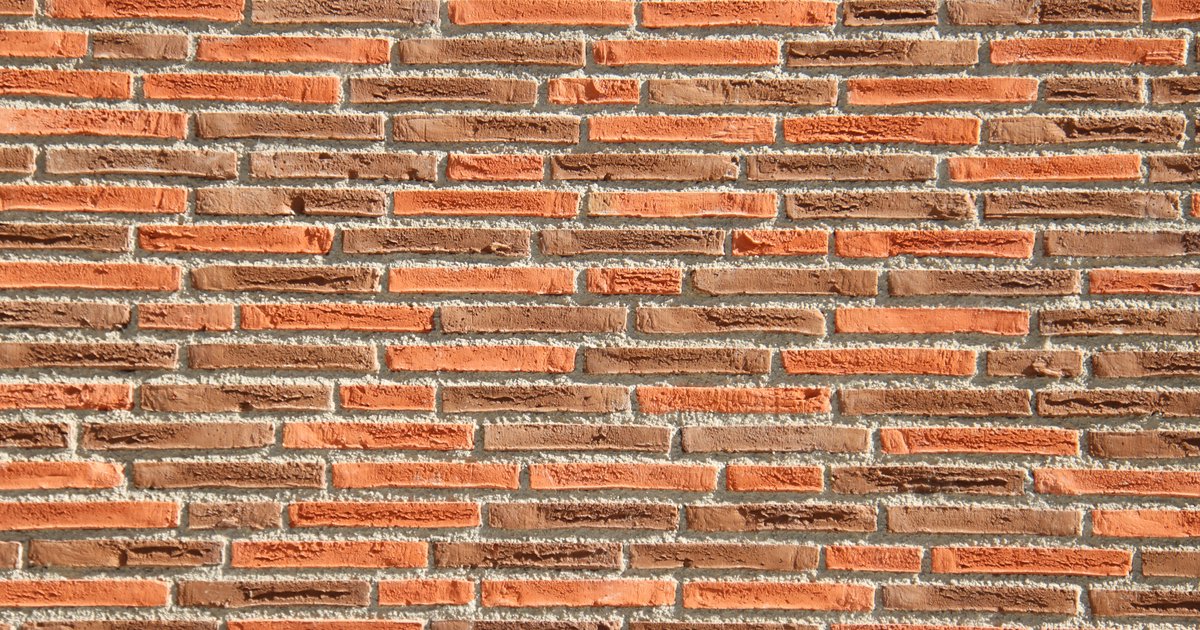

Wärmedämmverbundsystem Klinkerriemchen

Ein Wärmedämmverbundsystem Klinkerriemchen ist ein WDVS, bei dem statt einer Putzschicht dünne, geklebte Ziegelriemchen die sichtbare Fassadenoberfläche bilden. Es liefert die Optik einer Klinkerfassade bei deutlich geringerem Gewicht und ohne die zweischalige Konstruktion mit Vormauerschale und Luftschicht. Anders als beim reinen Putzsystem, das die Materialvarianten allgemein im Überblick behandeln, geht es hier ausschließlich um den Aufbau, die Montage und die Besonderheiten der Riemchenausführung.

Was unterscheidet ein Klinkerriemchen-WDVS von einem Putzsystem?

Der grundsätzliche Aufbau – Dämmplatte, Klebemörtel, Armierung, Oberfläche – bleibt gleich. Der entscheidende Unterschied liegt im zusätzlichen Gewicht: Klinkerriemchen wiegen je nach Format und Dicke zwischen etwa 20 und 40 kg pro Quadratmeter, während ein mineralischer Edelputz nur wenige Kilogramm auflegt. Diese Zusatzlast muss die gesamte Konstruktion – Dämmplatte, Klebemörtel, Dübel und Unterkonstruktion – dauerhaft und ohne Durchbiegen oder Ablösen tragen.

Deshalb sind Klinkerriemchen-WDVS keine freie Kombination aus Wunschdämmstoff und Wunschriemchen, sondern immer als geprüftes Gesamtsystem mit allgemeiner bauaufsichtlicher Zulassung (abZ) beziehungsweise europäischer technischer Bewertung ausgeführt. Die Zulassung legt fest, welche Dämmstoffdicken, Riemchenformate, Klebemörtel und Befestigungsmittel zusammen zulässig sind. Wer Komponenten unterschiedlicher Systeme mischt, verliert die Zulassung und damit auch die Gewährleistung.

Für die Optik werden meist schmale Riemchenformate mit Fugenbild verwendet, etwa 240 x 52 x 14 mm oder 240 x 71 x 17 mm, teils auch als Eckriemchen für eine durchgehende Kantenoptik. Manche Systeme bieten zusätzlich eine fugenlose Verlegung mit Fasenkante, die optisch an moderne Klinkerriemchen ohne Mörtelfuge erinnert.

Aufbau: Von der Wand bis zum Fugenmörtel

Ein typischer Schichtaufbau gliedert sich in folgende Ebenen:

• Untergrund: tragfähiges, ebenes Mauerwerk oder Beton, geprüft auf Rissfreiheit und ausreichende Zugfestigkeit für die Dübellast.
• Dämmplatte: hochdruckfeste Platte mit erhöhter Rohdichte, damit die punktuelle Belastung durch die Riemchen und die spätere Dübelmontage nicht zum Eindrücken führt.
• Klebe- und Armierungsschicht: vollflächig aufgebrachter Klebemörtel mit eingebetteten, oft doppelt verlegtem Glasfasergewebe (üblich 165 g/m² statt 145 g/m² bei Putzsystemen), da die Riemchenlast höhere Zugkräfte im Putzbett erzeugt.
• Mechanische Zusatzbefestigung: systemgeprüfte Tellerdübel oder Schienensysteme, die zusätzlich zur Verklebung das Gesamtgewicht sichern.
• Riemchenkleber: flexibler, hochelastischer Fliesenkleber (mindestens Klasse C2 TE S1), der Temperaturbewegungen der Fassade aufnimmt.
• Klinkerriemchen und Fuge: geklebte Riemchen mit anschließender Verfugung durch Fugenmörtel oder Fugenschlämme, je nach gewünschtem Fugenbild.

Zusätzlich gehören Anschlussdetails zum System: Tropfkanten an Fensterbänken, Sockelabschluss mit Spritzwasserschutz und Bewegungsfugen an Gebäudeecken sowie über Geschossdecken, damit temperaturbedingte Längenänderungen nicht zu Rissen in der Riemchenfuge führen.

Welche Dämmstoffe kommen infrage?

Nicht jeder Dämmstoff ist für die Riemchenlast geeignet. Am häufigsten werden folgende Varianten in geprüften Systemen eingesetzt:

• EPS mit erhöhter Druckfestigkeit: die wirtschaftlichste Lösung, bewährt für Ein- und Zweifamilienhäuser mit üblichen Fassadenhöhen.
• Mineralwolle-Lamellenplatten: für Anforderungen an nichtbrennbare Baustoffe, etwa bei bestimmten Gebäudeklassen oder Sonderbauten, allerdings mit geringerer Druckfestigkeit, weshalb die zulässige Riemchendicke oft begrenzt ist.
• Holzfaserdämmplatten: Ein Wärmedämmverbundsystem mit Holzfaser-Dämmstoff ist inzwischen auch für Riemchenfassaden als geprüftes System verfügbar, allerdings nur in Kombination mit den vom Hersteller freigegebenen Riemchenformaten und Klebemörteln. Die Holzfaserplatte muss eine ausreichende Rohdichte aufweisen, damit die Klebefläche und die Dübel die Last dauerhaft halten.

Systemanbieter wie das Knauf Wärmedämmverbundsystem bieten Riemchenvarianten innerhalb eines geprüften Produktprogramms an, bei dem Dämmplatte, Armierungsmörtel, Riemchenkleber und Fugenmörtel exakt aufeinander abgestimmt sind. Der Vorteil solcher Komplettsysteme liegt darin, dass die Zulassung bereits die zulässigen Kombinationen, Dübelmuster und maximalen Gebäudehöhen definiert – eigene Materialmischungen sind ausdrücklich ausgeschlossen.

Bei der Auswahl entscheidet neben der Wärmeleitfähigkeit vor allem die zulässige Riemchenlast pro Quadratmeter, die in der jeweiligen Systemzulassung angegeben ist. Wer eine bestimmte Dämmstoffdicke für den energetischen Standard benötigt, muss diese Dicke innerhalb der für das Riemchengewicht freigegebenen Systemvariante wählen – nicht jede Dicke ist mit jedem Riemchenformat kombinierbar.

Montage: Ablauf, Werkzeuge und Sicherheitsschritte

Die Montage folgt einer festen Reihenfolge, die nicht verkürzt werden darf:

1. Untergrundprüfung: Tragfähigkeit, Ebenheit und Sauberkeit kontrollieren; unebene Stellen vorab ausgleichen, da Unebenheiten über 1 cm sonst durch die Dämmplatte sichtbar bleiben.
2. Sockelschiene setzen: definiert die untere Anschlagkante und schützt vor aufsteigender Feuchte am Sockel.
3. Dämmplatten verkleben und dübeln: vollflächige Verklebung im Buttering-Floating-Verfahren, versetzte Fugen, anschließend Dübelung nach dem im Zulassungsbescheid vorgegebenen Muster – bei Riemchensystemen meist mit mehr Dübeln pro Quadratmeter als bei Putzsystemen.
4. Armierungsschicht aufbringen: Gewebe vollflächig einbetten, Stöße überlappen, Ecken und Fensterlaibungen zusätzlich diagonal armieren, um Spannungsrisse zu vermeiden.
5. Riemchen kleben: nach Aushärtung der Armierung, mit Zahnspachtel und Buttering-Verfahren, damit keine Hohlstellen unter dem Riemchen entstehen – Hohlstellen sind später eine der häufigsten Ursachen für abplatzende Riemchen bei Frost.
6. Verfugen: nach ausreichender Standzeit des Klebers, mit witterungsbeständigem Fugenmörtel, der auf Bewegung und Wasseraufnahme des Systems abgestimmt ist.

Für die Sicherheit auf der Baustelle gelten die üblichen Anforderungen an Gerüstarbeiten: Fassadengerüst mit Seitenschutz, Auffangnetz bei größeren Höhen sowie Staubschutz beim Zuschnitt der Riemchen, da Trennscheiben und Steinsägen erhebliche Mengen Quarzstaub freisetzen. Augen- und Atemschutz sind beim Zuschnitt Pflicht.

Die reine Verklebung von Dämmplatten in Eigenleistung ist bei kleinen Nebengebäuden grundsätzlich möglich, sofern Erfahrung mit WDVS-Arbeiten besteht. Die Riemchenfassade selbst – inklusive Dübelberechnung, Eckdetails und Bewegungsfugen – sollte dagegen einem Fachbetrieb überlassen werden, weil Fehler in der Befestigung erst nach Jahren als abfallende Riemchen sichtbar werden und dann kaum reparabel sind, ohne größere Flächen zu öffnen.

Typische Fehler, Grenzen und worauf Sie achten sollten

Die häufigsten Schadensbilder an Klinkerriemchen-WDVS lassen sich auf wenige Ursachen zurückführen:

• Fehlende oder falsch dimensionierte Dübel: Wird nur auf die Klebefläche vertraut, lösen sich Riemchenflächen nach einigen Frost-Tau-Wechseln flächig ab.
• Fehlende Bewegungsfugen: Ohne Dehnfugen an Gebäudeecken und Geschossübergängen bilden sich diagonale Risse im Fugenbild, die Wasser eindringen lassen.
• Hohlstellen unter dem Riemchen: Durch unsachgemäßes Kleben eingeschlossene Luft führt bei Frost zu Absprengungen; ein Abklopftest mit einem Hartholzstab macht Hohlstellen hörbar.
• Falsche Anschlussdetails am Sockel: Fehlt der Spritzwasserschutz, zieht Feuchtigkeit dauerhaft in die unteren Riemchenreihen und begünstigt Frostschäden und Algenbildung.
• Systemfremde Kombinationen: Werden Dämmplatte, Kleber oder Riemchen unterschiedlicher Hersteller gemischt, erlischt die Zulassung, und im Schadensfall besteht keine Gewährleistung.

Auch der Brandschutz verdient Beachtung: Ab bestimmten Gebäudehöhen fordern die Landesbauordnungen nichtbrennbare oder schwerentflammbare Dämmstoffe, was bei Klinkerriemchen-WDVS je nach gewähltem Dämmstoff und Gebäudeklasse zu prüfen ist. Diese Einstufung sollte vor Planungsbeginn mit der zuständigen Bauaufsicht oder einem Energieberater geklärt werden, da eine spätere Umplanung teuer wird.

Preislich liegt ein Klinkerriemchen-WDVS spürbar über einem Putzsystem, da Riemchen, spezieller Kleber und der höhere Arbeitsaufwand beim Verlegen und Verfugen zusätzliche Kosten verursachen. Diese Mehrkosten relativieren sich über die Lebensdauer, weil Klinkerriemchen-Oberflächen widerstandsfähiger gegen mechanische Beschädigung und Verschmutzung sind als Putzoberflächen und seltener neu gestrichen werden müssen.

Fazit

Ein Wärmedämmverbundsystem mit Klinkerriemchen liefert die Optik einer massiven Klinkerfassade bei geringerem Gewicht, verlangt dafür aber ein konsequent geprüftes Gesamtsystem aus Dämmplatte, Armierung, Kleber und Dübeln. Wer Dämmstoff und Riemchenformat nach der jeweiligen Systemzulassung wählt, die vorgeschriebene Dübelung nicht einspart und Bewegungsfugen sowie Anschlussdetails fachgerecht ausführt, erhält eine langlebige, wartungsarme Fassade. Die Montage der sichtbaren Riemchenebene gehört jedoch in die Hände eines erfahrenen Fachbetriebs, da Fehler erst mit Verzögerung, dafür aber sichtbar und teuer, zutage treten.
