Abdichtung Fundament Sockel richtig ausführen

Die Abdichtung Fundament Sockel bezeichnet die fachgerechte Abdichtung genau an jener Stelle, an der das erdberührte Fundament in das darüberliegende, der Witterung ausgesetzte Sockelmauerwerk übergeht. Während die allgemeine Fundamentabdichtung an anderer Stelle im Detail behandelt wird, geht es hier konkret um diesen Übergangsbereich: welche Regeln dort gelten, welche Schichten zusammenspielen müssen und wie der Anschluss ohne Schwachstelle gelingt.

Warum die Sockelzone besondere Anforderungen stellt

Der Sockel liegt genau an der Grenze zwischen zwei völlig unterschiedlichen Belastungssituationen. Unterhalb der Geländeoberkante wirkt Bodenfeuchte oder sogar drückendes Wasser auf das Fundament, oberhalb davon trifft die Wand vor allem auf Spritzwasser, Regen und Tauwasser vom Untergrund. Beide Zonen brauchen unterschiedliche Schutzmaßnahmen, die an der Sockellinie nahtlos zusammentreffen müssen.

Genau dort passieren die meisten Fehler: Wird die vertikale Abdichtung des Fundaments zu früh beendet oder die horizontale Sperrschicht im Mauerwerk falsch positioniert, entsteht eine Lücke, durch die Feuchte kapillar aufsteigen kann. Auch die Abdichtung Fundament Bodenplatte muss lückenlos an die aufgehende Wand anschließen, sonst wandert Nässe über die Plattenkante ins Mauerwerk.

Ein weiterer Grund für die besondere Aufmerksamkeit ist die mechanische Belastung: Der Sockelbereich wird beim Verfüllen der Baugrube, durch Frost-Tau-Wechsel und durch Spritzwasser vom Regenfallrohr oder von befestigten Flächen stärker beansprucht als tiefer liegende Fundamentabschnitte. Die Abdichtung muss hier robust genug sein, um diesen wiederkehrenden Belastungen ohne Rissbildung zu widerstehen.

Der Anschluss zwischen Fundament und Mauer richtig ausführen

Die Abdichtung zwischen Fundament und Mauer besteht aus zwei Komponenten, die ineinandergreifen müssen: der vertikalen Abdichtung an der Außenseite des Fundaments und der horizontalen Querschnittsabdichtung, die im Mauerwerk selbst eingebaut wird, um kapillar aufsteigende Feuchte zu blockieren. Diese horizontale Sperrschicht – meist eine Kunststoff- oder Bitumenbahn – wird direkt auf der Fundamentoberkante beziehungsweise in der untersten Mauerwerksfuge verlegt.

Entscheidend ist die Überlappung: Die vertikale Fundamentabdichtung muss so hoch geführt werden, dass sie mit der horizontalen Sperrschicht mindestens zehn Zentimeter übereinandergreift. Ein sauberer, kraftschlüssiger Anschluss verhindert, dass an der Kante ein Spalt entsteht, durch den Wasser seitlich eindringt.

An der Fundamentkante selbst sollte zudem eine Hohlkehle aus Dichtschlämme oder Bitumendickbeschichtung ausgebildet werden. Sie rundet den sonst scharfkantigen 90-Grad-Übergang ab, denn genau an solchen Kanten reißen starre Abdichtungsschichten unter Belastung am häufigsten. Bei Bewegungsfugen oder wenn mit Setzungen zu rechnen ist, gehört zusätzlich ein Dichtband oder eine Fugenmanschette in diesen Anschluss.

Was schreibt die DIN für die Sockelabdichtung vor?

Die Abdichtung Fundament DIN-Grundlage ist die DIN 18533 „Abdichtung von erdberührten Bauteilen“, die frühere Regelungen der DIN 18195 für diesen Bereich abgelöst hat. Sie unterscheidet Wassereinwirkungsklassen je nach Belastung: Bodenfeuchte und nicht stauendes Sickerwasser (W1-E), drückendes Wasser (W2-E) und – für die Sockelzone besonders relevant – Spritzwasser an aufgehenden Bauteilen (W4-E).

Für die Praxis bedeutet das: Die Sockelabdichtung muss mindestens 30 Zentimeter über die geplante Geländeoberkante hinaufgeführt werden, unabhängig davon, welche Klasse für den erdberührten Fundamentbereich darunter gilt. Liegen angrenzende befestigte Flächen, Kiesstreifen ohne Vegetation oder besonders spritzwasserintensive Bereiche vor, kann die Norm eine noch größere Höhe verlangen.

Wichtig ist außerdem die Materialverträglichkeit: Die DIN verlangt, dass alle eingesetzten Abdichtungsstoffe – Voranstrich, Dickbeschichtung, Bahnen, Dichtschlämme – als System zueinander passen und für die jeweilige Einwirkungsklasse geprüft sind. Wer Produkte verschiedener Hersteller mischt, riskiert Unverträglichkeiten, die erst Jahre später als Undichtigkeit sichtbar werden.

So läuft die Ausführung in der Praxis ab

Die Reihenfolge auf der Baustelle folgt immer demselben Prinzip: erst der Untergrund, dann die Details, zuletzt die Fläche. Ein bewährter Ablauf sieht so aus:

• Untergrund prüfen und vorbereiten: sauber, tragfähig, frei von Graten und scharfen Kanten am Fundamentrand.
• Voranstrich (Grundierung) auftragen, damit die folgende Schicht haftet.
• Hohlkehle an der Fundamentkante ausbilden, um den Übergang abzurunden.
• Abdichtungsschicht in ausreichender Schichtdicke aufbringen – bei Bitumendickbeschichtung meist zweilagig, bei Bahnen mit fachgerecht verschweißten oder verklebten Nähten.
• Anschluss an die horizontale Sperrschicht im Mauerwerk mit vorgeschriebener Überlappung herstellen.

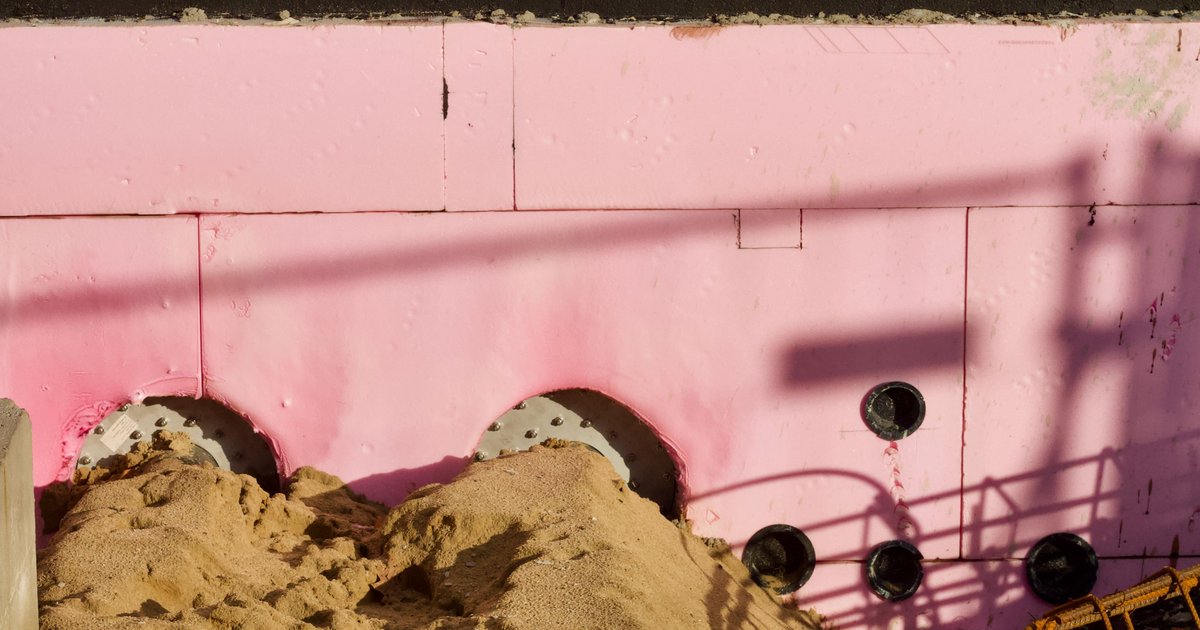

• Schutzschicht anbringen, etwa eine Noppenbahn oder Perimeterdämmung, damit die empfindliche Abdichtung beim Verfüllen nicht beschädigt wird.
• Baugrube in Lagen mit geeignetem, wasserdurchlässigem Material verfüllen und verdichten.

Für Bitumenprodukte gehören Schutzhandschuhe und bei Verarbeitung in geschlossenen Räumen eine Atemschutzmaske zur Grundausrüstung. Bei drückendem Wasser, bei Durchdringungen wie Kellerfenstern oder Leitungen sowie bei komplizierten Sockelgeometrien sollte grundsätzlich ein Fachbetrieb hinzugezogen werden, da hier Ausführungsfehler besonders folgenreich sind.

Fazit

Eine sichere Sockelabdichtung entsteht nicht durch ein einzelnes Produkt, sondern durch das lückenlose Zusammenspiel von vertikaler Fundamentabdichtung, horizontaler Sperrschicht und ausreichender Überstandshöhe über dem Gelände. Wer Untergrundvorbereitung, Materialverträglichkeit nach DIN und den Schutz der fertigen Schicht beim Verfüllen konsequent beachtet, verhindert die häufigste Ursache für spätere Feuchteschäden am Übergang zwischen Fundament und Mauerwerk.
