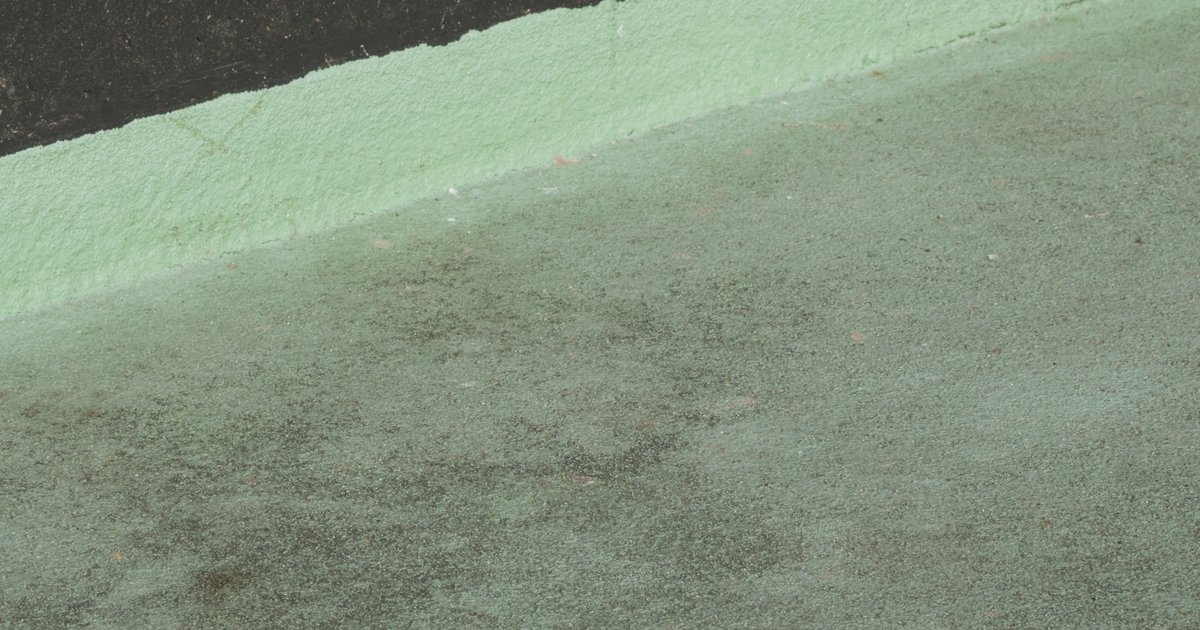

Abdichtung Fundament Bodenplatte: Schritt für Schritt

Bei der Abdichtung Fundament Bodenplatte geht es darum, eine durchgehende, lückenlose Sperrschicht aus horizontaler Abdichtung unter der Platte und vertikaler Abdichtung am Fundamentsockel herzustellen, damit weder aufsteigende Bodenfeuchte noch seitlich drückendes Wasser ins Mauerwerk gelangt. Während die Abdichtung des Fundaments im größeren Zusammenhang bereits im Grundlagenartikel zur Fundamentabdichtung beschrieben ist, konzentriert sich dieser Beitrag auf den konkreten Arbeitsablauf und die Anschlusspunkte, an denen in der Praxis die meisten Fehler passieren.

Welche Norm regelt die Abdichtung von Fundament und Bodenplatte?

Maßgeblich ist heute die DIN 18533 „Abdichtung erdberührter Bauteile“, die frühere Teile der DIN 18195 für diesen Anwendungsbereich abgelöst hat. Die Norm unterscheidet Wassereinwirkungsklassen von W1-E (Bodenfeuchte, kein Stauwasser) bis W4-E (drückendes Wasser bei hohem Bemessungswasserstand) und legt fest, welche Abdichtungsart und Materialdicke jeweils zulässig sind.

Die Einordnung in eine Klasse ist keine Formalität, sondern entscheidet über das gesamte Detail: Auf durchlässigem, drainiertem Baugrund reicht oft eine einfache Bahnenabdichtung, bei anstehendem Grundwasser ist eine wannenartige, geprüfte Abdichtung mit Nachweis der Wasserundurchlässigkeit erforderlich. Die Bestimmung der richtigen Klasse gehört in die Hände eines Planers oder Bodengutachters, da eine falsch gewählte Abdichtung nach DIN zwar normgerecht aussieht, im Schadensfall aber keine Haftung begründet, wenn die Wassereinwirkung unterschätzt wurde.

Der Übergang zwischen Fundament und Mauerwerk

Der kritischste Punkt jeder Ausführung ist die Abdichtung zwischen Fundament und Mauer, also der Anschluss der horizontalen Sperrschicht unter der Bodenplatte an die vertikale Abdichtung des aufgehenden Mauerwerks. Fehlt hier eine durchgehende Verbindung, entsteht eine Schwachstelle, durch die Feuchte seitlich ins Mauerwerk wandern kann – selbst wenn Bodenplatte und Wand für sich genommen korrekt abgedichtet sind.

• Die horizontale Sperrschicht unter der Wand (Sockelabdichtung) verhindert kapillar aufsteigende Feuchte im Mauerwerk und muss mindestens 15 cm über der Geländeoberkante liegen.
• Bahnen aus Bitumen oder Kunststoff werden an Ecken und Anschlüssen mit vorgefertigten Formteilen oder Kehlleisten geführt, nicht scharfkantig umgeknickt.
• Überlappungen zwischen horizontaler und vertikaler Bahn müssen mindestens 10 cm betragen und vollflächig verklebt oder verschweißt sein.

Bei der Abdichtung Fundament Sockel kommt hinzu, dass der Sockelbereich mechanisch stärker beansprucht wird – durch Spritzwasser, spätere Erdanschüttung und Frost. Hier hat sich eine mineralische oder bitumenmodifizierte Dickbeschichtung mit zusätzlicher Schutzschicht bewährt.

Schritt-für-Schritt-Anleitung

Der Aufbau folgt immer derselben Reihenfolge, unabhängig davon, ob eine einfache Bodenfeuchte-Abdichtung oder eine Wanne gegen drückendes Wasser ausgeführt wird.

1. Untergrund vorbereiten: Sauberkeitsschicht aus verdichtetem Kies oder Magerbeton herstellen, eben und frei von scharfen Kanten, die die Bahn beschädigen könnten.
2. Horizontale Abdichtung verlegen: Bitumenbahn, PE-Folie oder Kunststoffbahn vollflächig unter der geplanten Bodenplatte auslegen, Stöße überlappen und verschweißen, Ränder für den späteren Anschluss an die Wand überstehen lassen.
3. Bodenplatte betonieren: Bewehrung einbauen, Beton einbringen und verdichten, ohne die Abdichtungsbahn zu perforieren – Abstandshalter aus Kunststoff statt Metall verwenden.
4. Vertikale Abdichtung am Fundament ausführen: Nach dem Ausschalen und Trocknen den Untergrund mit Voranstrich vorbehandeln, dann Dickbeschichtung oder Bahnenabdichtung lückenlos bis über die Sockelhöhe auftragen.
5. Anschluss herstellen: Überstehende horizontale Bahn mit der vertikalen Abdichtung verkleben oder verschweißen, Übergänge andrücken und auf Dichtheit prüfen.
6. Schutzschicht anbringen und verfüllen: Noppenbahn oder Dämmplatte vor mechanischer Beschädigung schützen, danach in Lagen von etwa 30 cm verdichten.

Typische Fehler und wie man sie erkennt

Die meisten Schäden an frisch abgedichteten Fundamenten entstehen nicht durch schlechtes Material, sondern durch Ausführungsfehler an genau diesen Übergängen.

• Unterbrochener Anschluss: Wird die horizontale Bahn nicht sauber mit der vertikalen Abdichtung verklebt, zeigt sich das oft erst Monate später als Feuchtefleck knapp über dem Sockel.
• Beschädigung beim Verfüllen: Scharfkantiger Aushub ohne Schutzschicht durchstößt bituminöse Beschichtungen; feiner Sand oder eine Noppenbahn verhindern das.
• Verarbeitung bei Frost oder Nässe: Bitumenbahnen und Dickbeschichtungen haften bei niedrigen Temperaturen oder feuchtem Untergrund nicht dauerhaft.
• Falsche Wassereinwirkungsklasse: Eine einfache Bodenfeuchte-Abdichtung hält keinem drückenden Grundwasser stand, selbst wenn die Ausführung handwerklich sauber ist.

Einfache horizontale Sperrschichten auf gut drainiertem Baugrund lassen sich in Eigenleistung ausführen, sofern die Anschlussdetails sauber dokumentiert und geprüft werden. Sobald drückendes Wasser, hoher Grundwasserstand oder eine bindige, wenig durchlässige Bodenart im Spiel sind, gehört die Ausführung in die Hand einer Fachfirma, die die Abdichtung als geprüftes System mit Herstellernachweis liefert.

Fazit

Eine funktionierende Abdichtung von Fundament und Bodenplatte steht und fällt mit dem lückenlosen Anschluss zwischen horizontaler und vertikaler Ebene sowie mit der richtigen Einstufung der Wassereinwirkung nach DIN. Wer die Reihenfolge aus Untergrundvorbereitung, Bahnenverlegung, Betonage und Anschlussverklebung einhält und die Übergänge sorgfältig prüft, vermeidet die häufigsten und teuersten Feuchteschäden am Rohbau.
