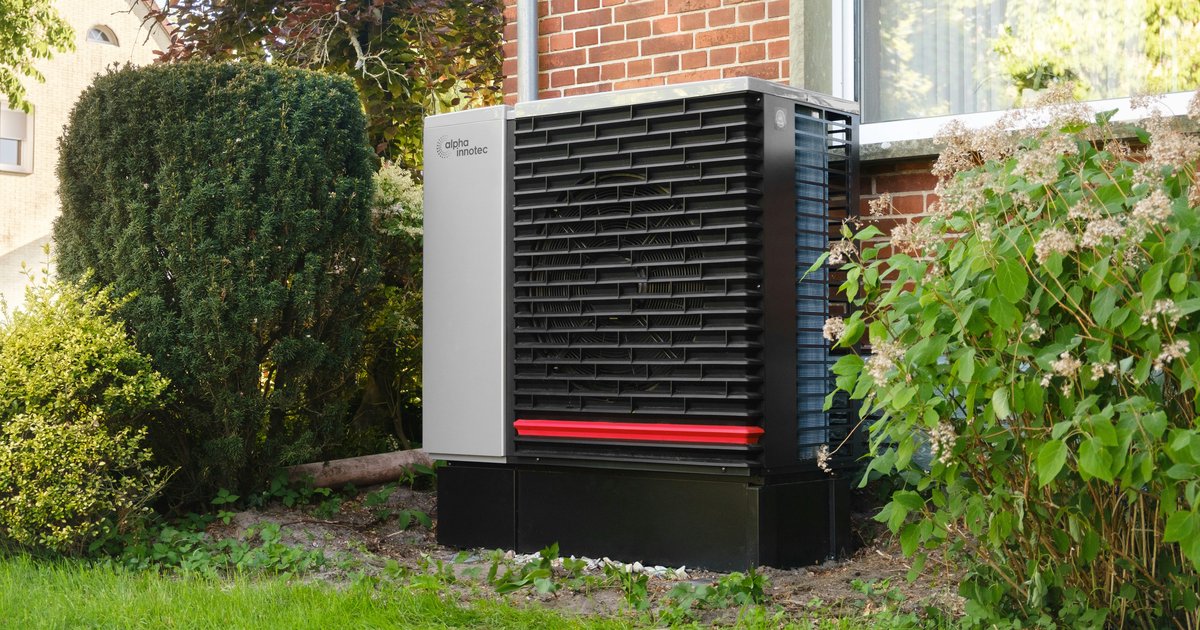

Fundament für Wärmepumpen anlegen
Wer ein Wärmepumpen-Fundament bauen will, braucht die richtige Reihenfolge: Aushub, Frostschutzschicht, Kies, Splitt und Entkopplung – hier die Schritte.
Angaben zur Ausarbeitung
- Autor
- Torsten Wegner
- Veröffentlicht
- Lesezeit
- 3 Min.
Wer die Außeneinheit einer Luft-Wasser-Wärmepumpe zuverlässig aufstellen will, muss vorher das Wärmepumpen-Fundament bauen – und zwar in einer festen Abfolge aus Aushub, Tragschicht, Entkopplung und Anschlüssen. Anders als bei einem klassischen Streifenfundament für ein Gebäude geht es hier um eine kleine, aber technisch anspruchsvolle Aufgabe: frostsicher, tragfähig und schwingungsarm muss die Unterlage sein. Der folgende Ablauf zeigt konkret, welche Schritte, Materialien und Kosten dabei anfallen.
Was Sie vor dem ersten Spatenstich klären müssen
Bevor Sie das Fundament für die Wärmepumpe selber bauen, brauchen Sie drei Angaben vom Hersteller: Gewicht der Außeneinheit, Grundfläche und geforderte Mindestabstände zu Wänden und Fenstern. Die meisten Splitgeräte wiegen zwischen 60 und 130 Kilogramm, was für ein einfaches Plattenfundament ausreicht.
Klären Sie außerdem den Aufstellort selbst: Abstand zur Grundstücksgrenze wegen des Schallschutzes, Abstand zur Fassade wegen Kondenswasser und Vibrationen, sowie die Lage von Leerrohren für Strom- und Kältemittelleitung. Bei gemauerten oder gedämmten Fassaden sollte der Abstand mindestens 15 bis 30 Zentimeter betragen, damit keine Schallbrücke entsteht.
- Herstellerdatenblatt mit Gewicht und Fundamentmaßen einsehen
- Lage von Strom-, Kondensat- und Kältemittelleitung festlegen
- Bodenverhältnisse prüfen: sandig, lehmig oder felsig verhalten sich unterschiedlich bei Frost
- Bei Reihen- oder Doppelhäusern: Nachbarn und Bebauungsplan zum Schallschutz beachten
Material, Werkzeug und Kosten im Überblick
Für ein einfaches Plattenfundament, wie es die meisten Hausbesitzer selber bauen, reichen wenige Materialien. Wer stattdessen ein gegossenes Streifenfundament plant, sollte das einer Fachfirma überlassen, da hier Bewehrung und Betonqualität eine Rolle spielen.
| Position | Menge / Größe | Kosten (ca.) |
|---|---|---|
| Schotter (0/32 oder 0/45) | 0,3–0,5 m³ | 25–45 € |
| Splitt (2/8) | 0,1 m³ | 15–25 € |
| Betonplatten oder Fundamentplatte | 1–2 Stück, je 60–80 cm | 40–120 € |
| Gummi-Entkopplungspads | 4 Stück | 15–30 € |
| Unkrautvlies | 1 m² | 5–10 € |
| Werkzeug: Spaten, Rüttelplatte, Wasserwaage, Richtscheit | – | Leihgebühr 20–40 €/Tag |
Insgesamt liegt ein selbst errichtetes Fundament meist zwischen 150 und 350 Euro. Eine von einer Fachfirma gegossene Betonplatte mit Bewehrung kostet inklusive Anfahrt und Arbeitszeit häufig 500 bis 1.200 Euro.
Schritt für Schritt: So bauen Sie das Fundament richtig
Die Reihenfolge entscheidet darüber, ob das Fundament frostsicher bleibt und Schwingungen nicht ins Haus übertragen werden.
- Aushub: Grabung mindestens 60–80 cm tief und rundum 10 cm größer als die geplante Fundamentfläche, um seitliches Nachrutschen zu vermeiden.
- Frostschutzschicht: Schotter in zwei Lagen von je 15–20 cm einbringen und mit der Rüttelplatte verdichten. Diese Schicht verhindert Frosthebungen im Winter.
- Ausgleichsschicht: Eine dünne Lage Splitt (3–5 cm) sorgt für eine ebene, wasserdurchlässige Auflage und wird ebenfalls verdichtet.
- Fundamentplatte setzen: Betonplatte oder Fertigfundament auflegen und mit der Wasserwaage in beide Richtungen exakt ausrichten. Ein Gefälle von wenigen Millimetern zur Hausseite weg reicht, um Regenwasser abzuleiten.
- Entkopplung: Gummipads oder Schwingungsdämpfer zwischen Platte und Gerätefüßen montieren, damit Betriebsgeräusche nicht als Körperschall ins Mauerwerk wandern.
- Leitungen verlegen: Leerrohre für Elektrik und Kältemittelleitung vor dem endgültigen Verfüllen einbauen, nicht nachträglich unter die Platte quetschen.
Wer das Fundament für die Wärmepumpe bauen möchte, sollte jeden Schritt einzeln verdichten und ausrichten – nicht erst am Ende der gesamten Schüttung.
Häufige Fehler und wie Sie sie früh erkennen
Die meisten Probleme entstehen nicht durch das Gerät selbst, sondern durch Nachlässigkeit beim Unterbau.
- Zu geringe Aushubtiefe: Führt im Winter zu Frosthebungen, erkennbar an schiefen Platten oder Rissen im Splittbett im Frühjahr.
- Fehlende Verdichtung: Setzt sich der Schotter ungleichmäßig, sackt die Platte einseitig ab – sichtbar an einer schiefen Wasserwaage schon nach wenigen Wochen.
- Kein Gefälle: Staunässe unter der Platte weicht den Untergrund langfristig auf und beschleunigt die Korrosion der Gerätefüße.
- Entkopplung vergessen: Ohne Gummipads übertragen sich Betriebsvibrationen als hörbares Brummen ins Gebäude, besonders nachts störend.
- Zu geringer Wandabstand: Kondenswasser läuft an der Fassade herunter und begünstigt Algen- oder Feuchtigkeitsschäden.
Eine kurze Kontrolle nach den ersten starken Regenfällen und nach dem ersten Frost zeigt zuverlässig, ob Verdichtung und Gefälle funktionieren.
Fazit
Ein solides Wärmepumpen-Fundament entsteht durch saubere Reihenfolge, nicht durch teures Material: Aushub, verdichtete Frostschutzschicht, ebene Splittlage, ausgerichtete Platte und schwingungsdämpfende Entkopplung sind die entscheidenden Stationen. Wer diese Schritte selbst umsetzt, spart gegenüber einer gegossenen Fachlösung mehrere hundert Euro, muss dafür aber bei Verdichtung, Gefälle und Frosttiefe genau arbeiten. Bleiben Zweifel an Tragfähigkeit oder Bodenverhältnissen, lohnt sich vor dem Aushub eine kurze Rücksprache mit einem Fachbetrieb.
