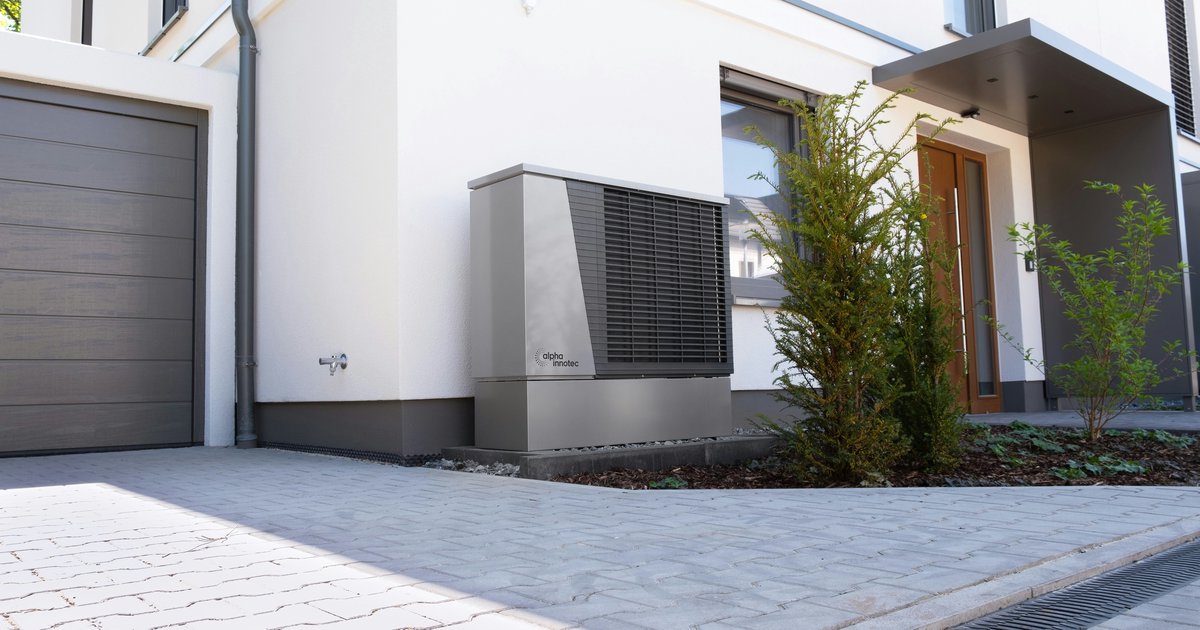

Wärmepumpen-Fundament: Anforderungen

Ein tragfähiges Fundament für die Wärmepumpe entsteht in einer festen Reihenfolge aus Aushub, Frostschutzschicht, Verdichtung und Beton – wer diese Schritte einhält, kann das Fundament für die Wärmepumpe selber bauen, ohne dass sich die Platte später setzt oder Schwingungen ins Gebäude übertragen werden. Anders als bei der reinen Standortwahl, die die allgemeine Übersicht im Hauptartikel abdeckt, geht es hier ausschließlich um die praktische Umsetzung: Was wird wann gemacht, welche Maße gelten, und womit rechnen Selbstbauer an Kosten.

Was muss vor dem ersten Spatenstich klar sein?

Bevor die erste Schaufel Erde bewegt wird, müssen Standort, Abstände und Untergrund feststehen. Die Wärmepumpe braucht ausreichend Abstand zu Fenstern, Grundstücksgrenzen und dem Gebäude selbst, da sonst Schallschutzauflagen der Kommune greifen. Zusätzlich sollte bekannt sein, ob der Boden tragfähig ist oder ob organisches Material, Bauschutt oder aufgeschütteter Boden ausgehoben werden muss.

Wichtig sind außerdem die Leitungswege: Kältemittelleitung, Kondensatablauf und Stromkabel müssen vor dem Betonieren geplant sein, weil nachträgliches Aufstemmen die Statik der Platte schwächt. Wer ein Fundament für die Wärmepumpe bauen möchte, sollte an dieser Stelle auch klären, ob eine Baugenehmigung oder zumindest eine Anzeige bei der Gemeinde nötig ist – bei freistehenden Fundamenten unter 30 cm Höhe ist das in den meisten Bundesländern nicht der Fall, bei höheren Sockeln kann es anders aussehen.

• Abstand zu Nachbargrundstück und Fenstern prüfen (häufig 3 m als Richtwert, kommunal unterschiedlich)
• Bodenart bestimmen: sandig, lehmig oder felsig verändert Aushubtiefe und Verdichtungsaufwand
• Leitungsführung für Kältemittel, Kondensat und Elektrik vorab festlegen

Schritt für Schritt: So wird das Fundament gebaut

Der Bauablauf folgt immer demselben Muster, unabhängig davon, ob eine Platte oder Streifenfundamente gewählt werden. Zunächst wird der Bereich ausgehoben, üblicherweise 30 bis 40 cm tief, je nach Frosttiefe in der Region. Anschließend folgt eine 15 bis 20 cm starke Schicht aus Schotter oder Kies (Körnung 0/32), die lagenweise mit einer Rüttelplatte verdichtet wird – dieser Schritt verhindert spätere Setzungen und sorgt für Wasserdurchlässigkeit.

Auf die verdichtete Tragschicht kommt eine Schalung, meist aus Holzbrettern, die exakt im Wasser ausgerichtet wird. Danach wird der Beton eingebracht, idealerweise Festigkeitsklasse C25/30, in einer Stärke von 10 bis 15 cm. Wer eine Bewehrung mit Baustahlmatte einlegt, erhöht die Rissfestigkeit erheblich – bei kleinen Kompaktgeräten ist das optional, bei schweren Split-Außeneinheiten empfehlenswert.

1. Aushub auf Frosttiefe, Erdreich verdichten
2. Schotterschicht einbringen und lagenweise rütteln
3. Schalung setzen, im Wasser ausrichten
4. Bewehrung einlegen (bei Bedarf)
5. Beton einbringen, abziehen und glätten
6. Mindestens zwei bis vier Wochen aushärten lassen, bevor die Einheit montiert wird

Welche Maße und Materialien sind nötig?

Die Grundfläche des Fundaments sollte rundum 5 bis 10 cm größer sein als die Standfläche der Wärmepumpe, damit die Befestigungspunkte sicher sitzen und Regenwasser nicht direkt an das Gehäuse läuft. Für die meisten Luft-Wasser-Wärmepumpen im Einfamilienhausbereich reicht eine Fläche von etwa 80 x 100 cm bis 100 x 120 cm, größere Geräte oder Kaskadenanlagen benötigen entsprechend mehr Auflagefläche.

Zwischen Betonplatte und Gerätefüßen gehören immer Elastomer-Lager oder Schwingungsdämpfer, damit Vibrationen nicht in den Baukörper übertragen werden – dieser Punkt wird beim Selberbauen am häufigsten übersehen. Für die Materialbeschaffung reichen Baumarkt und Baustoffhandel: Schotter, Fertigbeton oder Trockenbeton im Sack, Schalungsbretter, Baustahlmatte und die Dämpferelemente sind überall erhältlich.

Was kostet ein selbst gebautes Fundament – und wo entstehen typische Fehler?

Wer das Fundament für die Wärmepumpe selbst bauen will, kalkuliert bei einer üblichen Größe meist mit 150 bis 400 Euro Materialkosten für Schotter, Beton, Schalung und Dämpfer. Ein von einer Fachfirma gesetztes Fundament kostet inklusive Aushub, Entsorgung und Anfahrt häufig 800 bis 1.500 Euro – der Preisunterschied macht den Selbstbau bei guter Zugänglichkeit des Grundstücks attraktiv.

Die häufigsten Fehler entstehen durch Zeitdruck und fehlende Vorbereitung. Wird der Beton nicht ausreichend aushärten gelassen, sackt die Platte unter dem Gewicht der Einheit leicht ab. Fehlt die Verdichtung der Tragschicht, zeigen sich nach dem ersten Winter Risse oder Schiefstände. Und wer die Wasserwaage beim Ausrichten der Schalung vernachlässigt, produziert eine schiefe Fläche, auf der die Wärmepumpe später klappert und ungleichmäßig belastet wird.

• Zu kurze Aushärtezeit vor der Montage
• Fehlende oder unzureichende Verdichtung der Schotterschicht
• Vergessene Schwingungsdämpfer zwischen Fundament und Gerät
• Ungenaue Ausrichtung im Wasser, die zu Schräglage führt

Fazit

Ein Wärmepumpen-Fundament selber bauen ist mit Schotter, Beton und etwas Geduld machbar, solange Aushubtiefe, Verdichtung und Aushärtezeit eingehalten werden. Wer die Maße großzügig plant, Schwingungsdämpfer einbaut und die Leitungswege vorab festlegt, spart im Vergleich zur Fachfirma mehrere hundert Euro und erhält ein Fundament, das über Jahrzehnte tragfähig bleibt.
