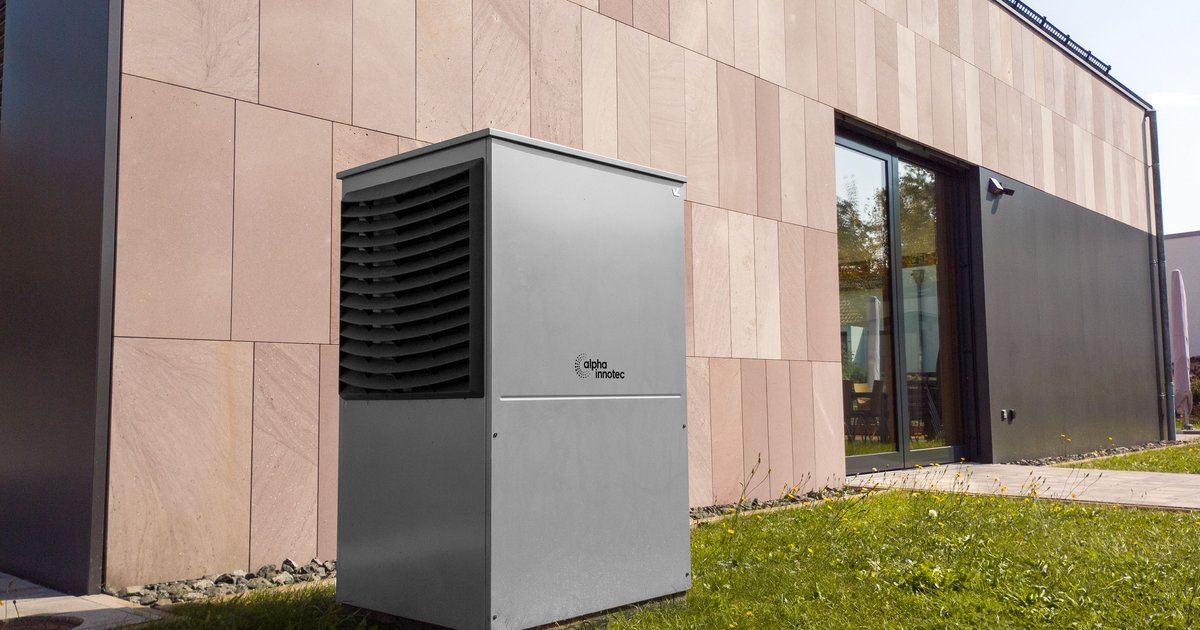

Wärmepumpen-Fundament: Planung und Bau

Eine Luft-Wasser-Wärmepumpe steht nicht einfach auf dem Rasen – sie braucht einen tragfähigen, frostsicheren und schwingungsentkoppelten Unterbau. Wer das Fundament für Wärmepumpe bauen möchte, muss vor dem ersten Spatenstich Standort, Bodenverhältnisse, Gerätegewicht und Schallschutz klären, denn ein falsch dimensioniertes Fundament führt früher oder später zu Setzungen, Vibrationen im Haus oder Frostschäden. Dieser Artikel führt durch Planung, Materialwahl, Bauablauf und Kosten – praxisnah und in der Reihenfolge, in der die Entscheidungen tatsächlich anfallen.

Warum ein eigenes Fundament unverzichtbar ist

Das Außengerät einer Wärmepumpe wiegt je nach Modell zwischen 70 und über 300 Kilogramm und enthält einen Verdichter, der im Betrieb spürbare Vibrationen erzeugt. Ohne definierten Unterbau sinkt das Gerät bei weichem oder durchfeuchtetem Boden ungleichmäßig ab, was zu Schräglage, undichten Anschlüssen und im schlimmsten Fall zu Rohrbrüchen an den Kältemittel- oder Heizungsleitungen führen kann.

Ein Fundament erfüllt drei Aufgaben gleichzeitig: Es verteilt die Last auf tragfähigen Baugrund, es hält das Gerät auch bei Frost und Bodenbewegungen in Position, und es dämpft Schwingungen, bevor sie sich als Körperschall in die Gebäudewände fortpflanzen. Gerade der letzte Punkt wird oft unterschätzt – Beschwerden über ein „brummendes“ Schlafzimmer lassen sich in vielen Fällen auf ein zu nah oder zu starr an der Wand befestigtes Gerät zurückführen.

Zusätzlich muss ein Fundament Niederschlags- und Tauwasser ableiten. Bei Betrieb im Abtaumodus fällt am Außengerät regelmäßig Kondensat und Schmelzwasser an, das nicht auf gepflastertem Untergrund stehen bleiben darf, weil es sonst im Winter zu Glatteis und im Fundamentbereich zu Frostsprengungen führt.

Standort und Abstände richtig planen

Bevor man das Wärmepumpen-Fundament bauen lässt oder selbst anpackt, steht die Standortwahl an erster Stelle. Der Aufstellort entscheidet über Schallausbreitung, Zugänglichkeit für Wartung und die spätere Genehmigungsfähigkeit.

• Lärmschutz: Die zulässigen Schallpegel an der Grundstücksgrenze und vor Fenstern schutzbedürftiger Räume richten sich nach der TA Lärm beziehungsweise landesspezifischen Immissionsschutzvorgaben. Ein größerer Abstand zu Schlafzimmerfenstern des eigenen Hauses und der Nachbarschaft reduziert spätere Konflikte erheblich.
• Abstand zur Grundstücksgrenze: Viele Landesbauordnungen verlangen einen Mindestabstand von etwa drei Metern zur Nachbargrenze, sofern das Gerät nicht als untergeordnete Anlage gilt. Das lokale Bauamt gibt hierzu verbindlich Auskunft.
• Luftführung: Ansaug- und Ausblasseite dürfen nicht durch Mauern, Hecken oder Mülltonnen blockiert werden, sonst sinkt die Effizienz und der Schallpegel steigt.
• Zugänglichkeit: Wartungs- und Servicearbeiten benötigen freien Zugang von mindestens einer Seite, üblicherweise 60 bis 80 Zentimeter.
• Schneefreiheit: In schneereichen Lagen sollte das Fundament so hoch angelegt werden, dass der Lufteinlass auch bei Schneeverwehungen frei bleibt.

Erst wenn diese Rahmenbedingungen feststehen, lohnt es sich, mit der eigentlichen Planung des Unterbaus zu beginnen.

Planungsgrundlagen: Maße, Lasten und Bodenverhältnisse

Die Grundfläche des Fundaments richtet sich nach den Herstellerangaben zur Aufstellfläche des Geräts, zuzüglich eines Sicherheitsrandes von 5 bis 10 Zentimetern je Seite. Bei den meisten Split-Außengeräten reichen Fundamentmaße von 60 x 60 bis 100 x 120 Zentimetern, größere Monoblock-Geräte oder Kaskadenanlagen benötigen entsprechend mehr Fläche.

Für die Tragfähigkeit ist der Baugrund entscheidend. Sand- und Kiesböden verdichten sich gut und eignen sich meist ohne Zusatzmaßnahmen, während lehmige, tonige oder organisch durchsetzte Böden zum Nachgeben neigen und ausgetauscht oder verdichtet werden müssen. Wer sich unsicher ist, sollte vor dem Aushub eine Probegrube anlegen oder bei größeren Anlagen ein kurzes Bodengutachten einholen.

Ein weiterer zentraler Planungsfaktor ist die Frosttiefe. In Deutschland liegt sie je nach Region zwischen 80 und 100 Zentimetern; regionale Werte gibt die DIN EN 1997 in Verbindung mit den örtlichen Bemessungswerten vor. Wird diese Tiefe beim Fundamentaufbau unterschritten, drohen Frosthebungen, die das Fundament im Winter anheben und im Frühjahr wieder absacken lassen – mit der Zeit reißt es dann auf.

Zur Planung gehört außerdem das Gewicht des konkreten Modells, das in den technischen Datenblättern der Hersteller angegeben ist. Diese Zahl bestimmt, ob ein einfaches Schotterbett ausreicht oder eine bewehrte Betonplatte notwendig wird.

Fundamenttypen im Vergleich

Es gibt mehrere bewährte Varianten, um ein Fundament für Wärmepumpe selber zu bauen oder bauen zu lassen. Welche Lösung passt, hängt von Bodenverhältnissen, Gerätegewicht und verfügbarem Budget ab.

Fundamenttyp	Aufbau	Geeignet für	Vor- und Nachteile
Schotterfundament	Frostschutzschicht + verdichteter Schotter/Splitt, Randeinfassung	Leichte bis mittlere Geräte, gut tragfähiger Boden	Günstig, wasserdurchlässig, aber weniger formstabil bei schwerem Gerät
Betonplatte (Ortbeton)	Bewehrte Platte auf Frostschutzschicht, ca. 10–15 cm stark	Mittlere bis schwere Geräte, alle Bodenarten mit Vorbereitung	Sehr stabil und langlebig, aber Aushärtezeit und höherer Aufwand
Streifenfundament	Zwei oder vier schmale Betonstreifen unter den Gerätefüßen	Geräte mit klar definierten Auflagepunkten	Materialsparend, erfordert exakte Ausmessung der Fußpunkte
Fertigfundament	Vorgefertigter Betonsockel oder Kunststoff-Fundamentkasten mit Schotterfüllung	Kleinere Geräte, schnelle Montage	Wenig Aufwand, aber höherer Materialpreis pro Stück

Für die meisten Einfamilienhaus-Installationen hat sich die bewehrte Betonplatte als solider Kompromiss zwischen Aufwand und Haltbarkeit etabliert, während Schotterfundamente vor allem bei leichteren Geräten und gut tragfähigem Untergrund eine kostengünstige Alternative sind.

Material- und Werkzeugliste

Wer ein Fundament Wärmepumpe selber bauen will, sollte vor Baubeginn alle Materialien bereitstellen, um Wartezeiten während der offenen Baugrube zu vermeiden.

• Frostschutzschicht: gebrochener Schotter, Körnung 0/32 oder 0/45
• Trennvlies zwischen Boden und Schotterschicht
• Sauberkeitsschicht aus Splitt oder feinem Kies
• Schalungsbretter oder Schaltafeln für die Betonplatte
• Bewehrungsmatte (Baustahlmatte) bei tragenden Platten
• Beton (Fertigmischung C20/25 oder Trockenbeton im Sack)
• Elastomerlager oder Gummi-Schwingungsdämpfer für die Geräteauflage
• Randsteine oder Kantensteine zur Einfassung bei Schotterfundamenten
• Wasserwaage, Richtscheit, Schnurgerüst
• Rüttelplatte zum Verdichten von Boden und Schotter
• Spaten, Schaufel, Schubkarre, Betonmischer oder Rührwerk
• Persönliche Schutzausrüstung: Sicherheitsschuhe, Handschuhe, Augenschutz beim Umgang mit Beton

Elastomerlager sind kein optionales Extra: Sie entkoppeln die Schwingungen des Verdichters mechanisch vom Fundament und verhindern, dass sich Körperschall über die Bodenplatte ins Gebäude überträgt.

Schritt für Schritt: So gelingt der Bau

Der eigentliche Bauablauf folgt bei fast allen Varianten demselben Grundprinzip. Wer die Reihenfolge einhält, vermeidet die häufigsten Ausführungsfehler.

1. Baugrube ausheben: Tiefe entsprechend Frostschutzschicht plus Fundamentstärke, üblicherweise 40 bis 60 Zentimeter je nach Region und Fundamenttyp.
2. Untergrund verdichten: Den gewachsenen Boden mit der Rüttelplatte mehrfach überfahren, damit keine losen Stellen zurückbleiben.
3. Trennvlies verlegen: Verhindert das Einwandern von Feinanteilen aus dem Boden in die Schotterschicht.
4. Frostschutzschicht einbringen: Schotter lagenweise (max. 20 cm pro Lage) einbauen und jede Lage einzeln verdichten.
5. Schalung aufstellen: Bei einer Betonplatte die Schalung exakt im Winkel und in der Höhe ausrichten, mit Wasserwaage kontrollieren.
6. Bewehrung einlegen: Baustahlmatte mit Abstandhaltern auf Distanz zum Untergrund positionieren.
7. Beton einbringen: Gleichmäßig verteilen, verdichten und mit dem Richtscheit abziehen; ein leichtes Gefälle von 1 bis 2 Prozent vom Gebäude weg einplanen.
8. Aushärten lassen: Mindestens 7 Tage Grundfestigkeit, für die volle Belastbarkeit 2 bis 4 Wochen einplanen, je nach Witterung und Betonrezeptur.
9. Schwingungsdämpfer montieren: Elastomerpads oder Federelemente an den vorgesehenen Auflagepunkten anbringen.
10. Wärmepumpe aufstellen und verankern: Gerät ausrichten, gegen Windsog sichern und erst dann die Kälte- und Elektroanschlüsse durch die jeweilige Fachkraft herstellen lassen.

Bei Schotterfundamenten entfallen die Schritte mit Schalung, Bewehrung und Aushärtezeit; dafür ist besonders sorgfältiges, lagenweises Verdichten entscheidend, damit sich das Fundament später nicht setzt.

Frostschutz, Entwässerung und Schallentkopplung im Detail

Diese drei Aspekte entscheiden über die Langlebigkeit des Fundaments und werden beim Selbstbau am häufigsten vernachlässigt. Die Frostschutzschicht muss durchgehend bis zur ortsüblichen Frosttiefe reichen, ohne Unterbrechungen oder dünnere Stellen an den Rändern, da sonst punktuelles Aufeisen das gesamte Fundament verkantet.

Für die Entwässerung sollte das Fundament ein leichtes Gefälle weg vom Gebäude erhalten, damit Tauwasser aus dem Abtaubetrieb nicht am Sockel steht. In Böden mit schlechter Versickerungsfähigkeit empfiehlt sich zusätzlich ein kleiner Sickerschacht oder eine Drainageleitung unterhalb der Frostschutzschicht.

Die Schallentkopplung erfolgt über zwei Ebenen: mechanisch über Elastomerlager oder Gummifüße zwischen Gerät und Fundament, und baulich über einen Mindestabstand zur Gebäudewand von etwa 15 bis 20 Zentimetern, damit das Fundament nicht direkt mit der Bodenplatte oder dem Kellermauerwerk des Hauses verbunden ist. Eine durchgehende Trennfuge, etwa mit einem Dämmstreifen, verhindert die sogenannte Körperschallbrücke.

Wird das Fundament stattdessen als Konsole an der Fassade montiert, verändert sich die Statik der Wand punktuell – hier ist eine Rücksprache mit einer Fachkraft für Statik ratsam, bevor Dübel oder Traversen gesetzt werden.

Kosten im Überblick: Selbstbau versus Fachbetrieb

Die Kosten hängen stark von Fundamenttyp, Bodenbeschaffenheit und davon ab, ob Material und Arbeitszeit selbst aufgebracht werden oder ein Fachbetrieb beauftragt wird.

Variante	Materialkosten (ca.)	Gesamtkosten inkl. Ausführung
Schotterfundament, Eigenleistung	150–300 €	150–350 €
Betonplatte, Eigenleistung	250–450 €	300–600 €
Fertigfundament/Sockel	150–400 €	200–500 €
Betonplatte durch Fachbetrieb	–	800–1.800 €

Bei ungünstigen Bodenverhältnissen, etwa wenn Bodenaustausch oder eine tiefere Gründung nötig wird, können die Kosten deutlich über diesen Richtwerten liegen. Wer das Fundament für Wärmepumpe selber bauen möchte, spart vor allem Lohnkosten, sollte aber Mietkosten für Rüttelplatte und Betonmischer sowie den eigenen Zeitaufwand von ein bis zwei Wochenenden realistisch einplanen.

Typische Fehler beim Fundamentbau

Die meisten Probleme entstehen nicht durch falsches Material, sondern durch übersprungene Arbeitsschritte. Folgende Fehler treten in der Praxis besonders häufig auf:

• Zu geringe Frosttiefe: Führt im ersten Winter zu sichtbaren Rissen und Schiefstand des Geräts.
• Unzureichende Verdichtung: Lagenweise Verdichtung wird übersprungen, das Fundament setzt sich innerhalb weniger Monate.
• Fehlendes Gefälle: Tauwasser sammelt sich am Fundament, gefriert im Winter und sprengt die Oberfläche.
• Keine Schwingungsentkopplung: Das Gerät wird starr auf die Platte geschraubt, Vibrationen übertragen sich hörbar ins Haus.
• Zu knapp bemessene Grundfläche: Randbereiche brechen aus, wenn die Gerätefüße zu nah am Fundamentrand stehen.
• Fehlende Abstände zu Fenstern und Grundstücksgrenze: Führt später zu Nachbarschaftsstreit oder Auflagen des Bauamts.
• Beton zu früh belastet: Wird das Gerät vor Ablauf der Aushärtezeit aufgestellt, bilden sich Mikrorisse in der Platte.

Wer diese Punkte vorab in der Planung berücksichtigt, spart sich spätere Nachbesserungen, die deutlich aufwendiger sind als die korrekte Erstausführung.

Wann ein Fachbetrieb übernehmen sollte

Nicht jedes Wärmepumpen-Fundament lässt sich in Eigenregie realisieren. Bei folgenden Konstellationen ist fachliche Unterstützung sinnvoll oder vorgeschrieben:

• Schwierige Bodenverhältnisse mit hohem Grundwasserstand, Torf- oder Auffüllböden, die ein belastbares Bodengutachten erfordern.
• Große Monoblock-Geräte oder Kaskadenanlagen mit Gewichten über 300 Kilogramm.
• Hanglagen oder Gefällegrundstücke, bei denen zusätzliche Stützkonstruktionen nötig werden.
• Wandmontagen, bei denen die Statik der Fassade betroffen ist – hier prüft im Zweifel eine Statikerin oder ein Statiker die Tragfähigkeit.
• Der elektrische Anschluss des Geräts, der ausschließlich durch eine Elektrofachkraft erfolgen darf.
• Arbeiten am Kältemittelkreislauf bei Split-Geräten, die nach Kälteanlagenverordnung nur zertifizierte Fachbetriebe durchführen dürfen.

Das Fundament selbst darf in aller Regel in Eigenleistung errichtet werden, solange keine genehmigungspflichtige bauliche Anlage im Sinne der Landesbauordnung entsteht. Ob eine Anzeige- oder Genehmigungspflicht besteht, klärt ein kurzer Anruf beim zuständigen Bauamt zuverlässig und verbindlich.

Häufige Fragen zum Wärmepumpen-Fundament

Wie groß muss ein Fundament für eine Wärmepumpe sein?

Die Fundamentfläche sollte die Aufstellfläche des Geräts laut Herstellerangabe um 5 bis 10 Zentimeter je Seite überschreiten. Bei üblichen Split-Außengeräten ergeben sich daraus Maße zwischen etwa 60 x 60 und 100 x 120 Zentimetern.

Braucht man für ein Wärmepumpen-Fundament eine Baugenehmigung?

Das reine Fundament ist in den meisten Bundesländern genehmigungsfrei, sofern es keine bestimmte Höhe oder Grundfläche überschreitet und die Abstandsflächen eingehalten werden. Verbindlich klärt das die zuständige Bauaufsichtsbehörde, da die Landesbauordnungen unterschiedliche Grenzwerte festlegen.

Wie tief muss das Fundament wegen Frost sein?

Die Frostschutzschicht muss bis zur regionalen Frosttiefe reichen, die in Deutschland üblicherweise zwischen 80 und 100 Zentimetern liegt. Die genaue örtliche Tiefe kann bei der Gemeinde oder über regionale Bemessungswerte erfragt werden.

Kann man das Fundament für die Wärmepumpe selbst bauen?

Ja, ein Schotter- oder Betonfundament lässt sich mit handelsüblichem Werkzeug und etwas handwerklichem Geschick in Eigenleistung errichten. Anschlüsse an Strom und Kältemittelkreislauf müssen jedoch durch entsprechende Fachbetriebe erfolgen.

Wie lange muss der Beton aushärten, bevor die Wärmepumpe aufgestellt wird?

Eine tragfähige Grundfestigkeit ist nach etwa sieben Tagen erreicht, die volle Belastbarkeit sollte man mit zwei bis vier Wochen Aushärtezeit einplanen. Kühle oder feuchte Witterung verlängert diese Zeit zusätzlich.

Welche Alternative gibt es zum Betonfundament?

Ein verdichtetes Schotterbett mit Randeinfassung oder ein vorgefertigter Fundamentsockel aus Beton oder Kunststoff sind gängige Alternativen, besonders bei leichteren Geräten und gut tragfähigem Baugrund.

Fazit

Ein durchdachtes Fundament ist die Grundlage für eine leise, langlebige und störungsfreie Wärmepumpe – die Investition an Zeit und Material in Standortwahl, Frostschutz, Tragfähigkeit und Schwingungsentkopplung zahlt sich über die gesamte Lebensdauer der Anlage aus. Wer die beschriebene Reihenfolge aus Planung, Bodenprüfung, fachgerechtem Aufbau und Aushärtezeit einhält, kann das Fundament in weiten Teilen selbst errichten und muss nur für Elektro- und Kältemittelanschlüsse auf zertifizierte Fachbetriebe zurückgreifen.
